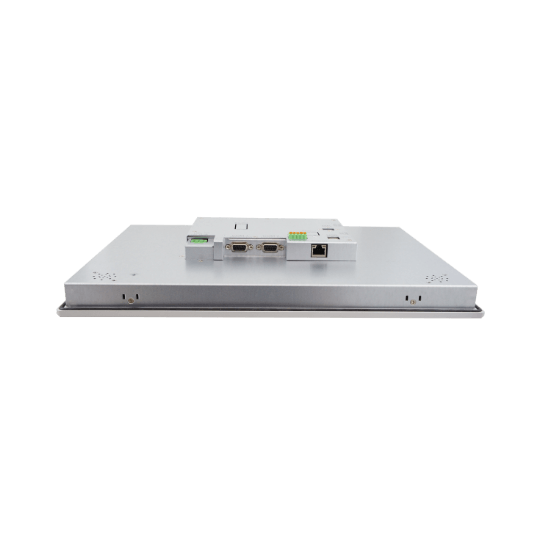

P15 Touch Screen HMI
- Bộ xử lý: TI ARM® Cortex ™ A8, Sitara ™ AM3352 (1GHz)
- Màn hình: TFT 15.6”, độ phân giải 1366 x 768, độ sáng 500 cd/m², tuổi thọ 50,000 giờ
- Nguồn điện: 19.2 ~ 28.8V, nguồn cách ly
- Vật liệu: Mặt trước bằng nhôm chuẩn IP65 và khung máy bằng thép
- Lắp đặt: Gắn trên bảng điều khiển hoặc theo chuẩn VESA 100 mm x 100 mm
- Bảo vệ ESD: Cấp độ 4 (Phóng tĩnh điện tiếp xúc 8KV, phóng tĩnh điện qua không khí 15KV), Loại A
- Ứng dụng: Phù hợp cho các ứng dụng công nghiệp
P15 là màn hình cảm ứng HMI 15.6 inch được trang bị CPU ARM Cortex-A8 (1GHz), RAM 512MB SDRAM, bộ nhớ trong 4GB eMMC và các giao diện truyền thông đa dạng, bao gồm 3 cổng nối tiếp (RS-232/422/485 hoặc tùy chọn bus CAN), USB (host/device), các cổng Ethernet (cổng thứ 2 là tùy chọn), khe cắm thẻ nhớ SD để mở rộng và kết nối WiFi thông qua USB dongle ngoài. Hệ thống đi kèm với màn hình cảm ứng điện trở 5 dây, mặt trước bằng nhôm chuẩn IP65 và khung thép, thiết kế gắn VESA hoặc gắn panel.
Với iFace Designer, phần mềm trực quan hóa HMI, nó đáp ứng mọi khía cạnh của các yêu cầu giám sát và điều khiển trong tự động hóa nhà máy/quy trình, hệ thống đo lường và các ứng dụng IoT công nghiệp thông qua thư viện đồ họa vector tuyệt đẹp, phạm vi phủ sóng rộng rãi của các trình điều khiển PLC, các chức năng thông minh đa dạng và các giao thức truyền thông công nghiệp và truyền thông đám mây.
| Model | P15 |
|---|---|
| Type | P15F-N |
| Display type | 15.6″ TFT |
| Resolution | 1366 x 768 |
| Display area | 344.2 mm x 193.5 mm |
| Color depth | 16.7M |
| Backlight type | LED |
| Brightness | 500 cd/m² |
| Backlight lifetime | 50,000 hours |
| Viewing angle (H°/V°) | 160/150 |
| Contrast | 600:1 |
| Dimming | 20 levels |
| Touch panel | 5-wire resistive type |
| CPU | ARM Cortex-A8 (1GHz) |
| Flash memory | 4G eMMC |
| DRAM | 512M Bytes |
| FRAM (non-volatile) | 32K Bytes |
| RTC | Yes |
| COM1 | RS232/422/485 |
| COM2 | RS232/422/485 |
| COM3 | RS232/485 or CAN bus (option) |
| Ethernet | 1 x 10/100 Mbit or 2 x 10/100 Mbit (option) |
| USB | 1 x Host, 1 x Device |
| Memory card | SD card |
| Power supply voltage | 19.2 ~ 28.8V Isolated Power |
| Power consumption | 28W |
| Operation temperature | 0 ~ 50°C |
| Storage temperature | -20 ~ 60°C |
| Humidity | 10% ~ 90% (non-condensing) @ 40°C |
| Construction | Aluminum front bezel and steel chassis |
| Waterproof (Front) | IP65 |
| Mounting | Panel Mount, VESA 100 x 100 |
| Cut-out | 394.5(W) mm x 246.62(H) mm |
| Weight (Net) | 5.8 Kgs |
| Battery | CR2032 Replaceable |
| ESD Protection | Level 4 (Contact Discharge 8KV, Air-Gap Discharge 15KV), Class A |
| Certification | CE/FCC (EN 61000-6-4, EN 61000-6-2) |
| System Support | Linux Kernel 3.14 |
| Remark | Specifications are subject to change without prior notice |
| Dimension | 408.8(W) mm x 260.92(H) mm x 50.6(D) mm |
| Software Option | iFace-Designer® Runtime |
